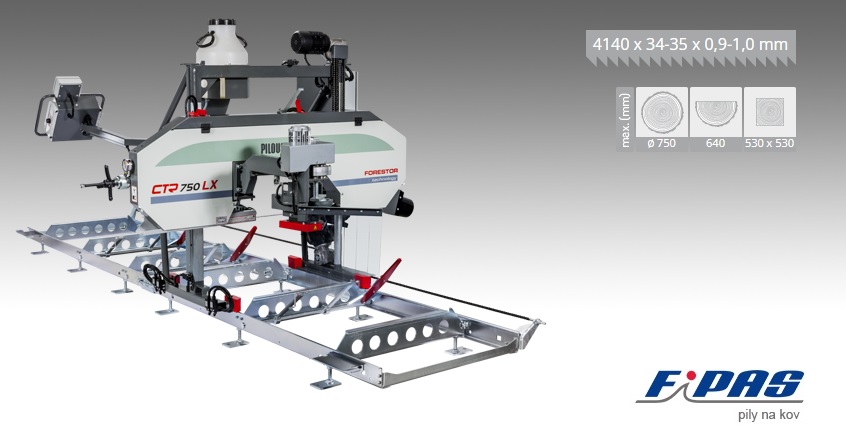

PILOUS CTR 750 LX

PILOUS CTR 750 LX elektrická kmenová pásová pila

Posuv do řezu a zpět – motorický
Výškové nastavování ramene – motorické
Ovládací panel – na pojízdném mostu
Manipulace s kmenem – ruční

Nejvýkonnější typ z populární modelové řady CTR 750 umožňuje produktivní zpracování kmenů až do průměru 75 cm.

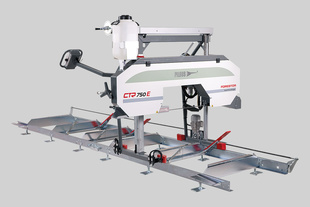

Oproti typu CTR 750 EV se strojním posuvem do řezu a zpět a motorovým výškovým nastavením ramene pilového pásu je tento model navíc vybaven předřezem. V základu stroje je také Regulace chlazení a Ukazatel napnutí pilového pásu. To vše výrazným způsobem zvyšuje produktivitu stroje a komfort obsluhy. Ideální řešení pro rodinné farmy, nebo malé pilnice.

Výškové nastavení ramene pilového pásu je řešeno pomocí řetězového převodu poháněném elektromotorem se šnekovou převodovkou. Na barevném dotykovém displeji se jednoduše nastaví požadovaná tloušťka řezu s možností nastavení potřebného prořezu materiálu. Pohyb ramene řízený pomocí frekvenčního měniče se zpomalením v koncových polohách, zaručuje přesné automatické najetí na požadované hodnoty.
Jednoduché intuitivní ovládání na 3,8 palcovém barevném dotykovém displeji ovládaném novou generací operačního systému.
Umožňuje volbu mezi čtyřmi programovacími řeznými režimy. Je možné nastavit opakování konstantní, nebo variabilní tloušťky řeziva. Také je možné volit mezi dvěma způsoby automatického vyjetí ramene po provedení řezu, a to na fixní výšku, nebo o poslední míru.

Posuv do řezu a zpět zajišťuje pomocí řetězového převodu elektromotor se šnekovou převodovkou, řízený frekvenčním měničem. Rychlost pojezdu se mění jednoduše otáčením kolečka potenciometru na ovládacím panelu. Koncové, dojezdové polohy jsou proti nárazu zabezpečeny automatickým zpomalením a zastavením. Ovládací panel je umístěn na pojízdném mostu ramene pilového pásu. To umožňuje během řezu bližší kontakt obsluhy s řezaným materiálem.

Předřez
Profesionální, robustní předřez je osazen průmyslovým motorem (380 V). Pomocí předřezového kotouče s SK-plátky jsou odstraňovány nečistoty z kmene v dráze, kde vniká pilový pás do materiálu a tím se zabraňuje rychlému otupení pilových pásů.
Další elektromotor se šnekovou převodovkou umožňuje výklon ramene předřezu s kotoučem dle průměru zpracovávaného kmene.
Všechny funkce jsou ovládané z centrálního panelu.
Používání předřezu omezuje časté výměny pilových pásů a zvyšuje jejich životnost i celkovou produktivitu stroje. Předřezový kotouč pracuje cca 30 cm před pilovým pásem, to je třeba vzít v úvahu při volbě celkové délky řezu a počtu prodlužovacích sekcí.

Regulace chlazení
Systém chlazení je navíc osazen průtokovým elektromagnetickým ventilem, který se automaticky otevře při spuštění pilového pásu. Při zastavení pilového pásu se ventil uzavře. Výrazně usnadňuje obsluhu stroje, šetří spotřebu chladícího média a zároveň čas potřebný k jeho doplňování.

Ukazatel napnutí pilového pásu
Umožňuje přesné napnutí pilového pásu na optimální hodnotu dle tlakoměru a hlavně jeho kontrolu během provozu stroje.
Během řezu dochází k zahřívání pilového pásu a z důvodu tepelné roztažnosti k prodloužení jeho celkové délky. Výsledkem je nedostatečné napnutí pásu, které je jednou z hlavních příčin nerovného, vlnitého řezu. Na ukazateli tlakoměru ihned vidíte pokles tlaku a provedete dopnutí pilového pásu.
Optimální napnutí pilového pásu je zásadní jak pro kvalitu řezu, tak i životnost pilového pásu a celého stroje.

Masivně uložené hnací kolo je přes klínový řemen poháněné profesionálním elektromotorem, speciálně vyvažovaným proti vibracím. Stroj je v základní verzi osazen výkonným motorem 5,5 kW. Pro ještě vyšší výkon, například při řezání přesílené kulatiny nebo i při dělení velmi tvrdých materiálů je možnost použití motoru 7,5 kW.

Celkový příkon stroje 6,95 kW (u silnějšího motoru 7,5 kW je celkový příkon 8,95 kW) zaručuje nízké provozní náklady a snadné připojení k síti. Jistič 16 A (25 A u motoru 7,5 kW).

Systém napínacího kola se pohybuje v litinovém vedení, což zaručuje dlouhou životnost a přesnost seřízení i při dlouhodobém užívání stroje.

Rameno je osazeno hliníkovými oběžnými koly s přesným vyvážením proti vibracím. V obvodu kola je vysoustružená drážka, ve které je nasazen výměnný klínový řemen z gumotextilu, který tvoří styčnou plochu mezi kolem a pilovým pásem.

Základem stability stroje jsou ve své kategorii velmi masivní ocelové pojezdové sekce, zajišťující optimální vedení mostu ramene pilového pásu.
Pojezdové sekce jsou osazeny výškově stavitelnými úhelníky a upínači kmene.

CTR 750 používá standardní pilové pásy na dřevo (35 x 0,9 mm), nebo speciální bimetalový pás na dřevo o rozměru 34 x 0,9 mm, stejně jako u plně profesionálních modelů CTR 710, 800, 800 H a 1000 H/40.
Navíc koncepce stroje s nižší obvodovou rychlostí pilového pásu umožňuje i použití bimetalových pilových pásů 34 x 0,9 mm. Odpadá broušení a rozvádění zubů.
Nasazení těchto pásů má své výhody při malokapacitním, nárazovém používání stroje, nebo při dělení specifických materiálů, zejména vzácných a exotických dřevin. Používají se také při recyklaci palet a renovaci starých trámů, protože přeřízne i kovové materiály ve dřevě jako hřebíky, vruty a podobně.

Modelová řada CTR představuje nejmodernější trendy v konstrukci kmenových pásových pil se zvláštním důrazem na maximální přesnost a dlouhodobou životnost stroje při minimálních vynaložených nákladech.

Stroje jsou koncipovány originálním stavebnicovým způsobem, který umožňuje snadnou výměnu nebo nastavení všech hlavních technologických uzlů a jejich jednotlivých částí. To z dlouhodobého hlediska užívání stroje výrazným způsobem snižuje náklady na údržbu a také zkracuje servisní časy a snižuje tak doby odstávek ve výrobě.
